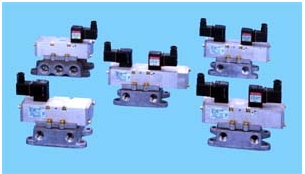

TACO 5通电磁阀 524系列

使用流体			经过滤的清净压缩空气
使用压力范围 (内部先导式：标准)			●2位置单线圈：0.2 ～1.0MPa　●2位置式双线圈：0.15～1.0MPa　 ●3位置式：0.2 ～1.0MPa
耐压力			1.5MPa
周围温度			5～50℃
润滑			要润滑：透平油 ISO VG32或相当品
动作频率			1个月1回以上～3Hz以下
手动操作			无锁定压入按钮（标准）（锁定式手动压入按钮为任意）
耐震动/耐冲击			3G/30G
安装方向限制			无
额定电压			●AC200V 50Hz,AC220V 60Hz　●AC100V 50Hz,AC110V 60Hz　●DC24V　●DC100V
允许电压变动率			额定电压 -10 ～ +10%
绝缘种类			B种
线圈 的电流值	频率数		50Hz	60Hz
	起动 电流	AC100V	0.065A	0.058A
		AC200V	0.035A	0.032A
	保持 电流	AC100V	0.040A	0.033A
		AC200V	0.022A	0.019A
		DC24V	0.085A
		DC100V	0.025A

● 无空气损失。 转换时无漏气。 无压力损失，动作确实。 524系列 ● 滑阀一体形，低摺动阀 长时间，安定动作。 ● 可集中排气。 附有先导阀排气孔M5螺丝。 软管连接可集中排气。 尘土较多场所也可使用。 ● 座接形，DIN连接 维护容易。紧急场合，可对应整个主体部交换。 有指示灯，过压抑制器内藏的DIN形连接。 ● 大流量，紧凑形 对应大口径气缸操作（～?200）。唯有524系列，对应各种用途。 ● 座接形与使用中的 491/492系列（～3/4B）通用 可主体部分交换。

流动形式 管接口径 形式记号 (内部先导式，DIN) 有效截面积 (mm2) 应答时间 (msec) 质量 (kg) 外形 尺寸 内部 构造 ON OFF 2位置式,单线圈 524-*01-1*** Rc1/4 524-200-1003 42 45 65 1.8 ● ● Rc3/8 524-300-1003 68 Rc1/2 524-400-1003 80 Rc3/4 524-600-1003 80 1.9 2位置式,双线圈 524-*00-2*** Rc1/4 524-200-2003 42 26 2.0 ● ● Rc3/8 524-300-2003 68 Rc1/2 524-400-2003 80 Rc3/4 524-600-2003 80 2.1 3位置式 524-*00-3*** Rc1/4 524-200-3003 41 20 70 2.1 ● ● Rc3/8 524-300-3003 60 Rc1/2 524-400-3003 75 Rc3/4 524-600-3003 75 2.2 3位置式,中央排气 524-*00-4*** Rc1/4 524-200-4003 41 20 70 2.1 ● Rc3/8 524-300-4003 60 Rc1/2 524-400-4003 75 Rc3/4 524-600-4003 75 2.2 3位置式,中央加压 524-*00-5*** Rc1/4 524-200-5003 41 20 70 2.1 ● Rc3/8 524-300-5003 60 Rc1/2 524-400-5003 75 Rc3/4 524-600-5003 75 2.2 ※应答时间为供气压力在 0.5MPa时的代表值。长时间放置后起动时，可能超过记载值
