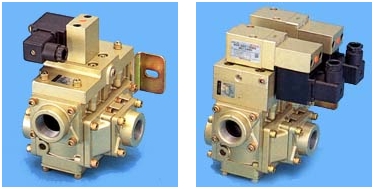

TACO通锥阀 电磁阀(一般用) 大容量锥阀 460系列 概要／使用 ● 概要／使用　● 形式记号／CAD 2位置式单线圈 2位置式双线圈 3位置式中央封闭 3位置式中央排气／中央加压 　 　 ● 耐久性高 ● 法兰连接与主体安装/拆卸容易 ● DIN形电线连接 ● 可转换配管的连接方向 ● 可转换内部先导/外部先导方式 ● 可无需供油使用 使用流体 经过滤的压缩空气 使用压力 ●0.15 ～ 1.0MPa ： 内部先导式*　●0.05 ～ 1.0MPa ： 外部先导式 ※46B系列内部先导式使用压力范围0.2～1.0MPa 耐压力 1.6MPa 周围温度 5～50℃ 润滑 要润滑(ISO VG32透平油，或相当品)　※也可无供油使用 标准附属品 无锁定式手动按钮，安装托架 额定电压 ●AC100V 50Hz、AC110V 60Hz　●AC200V 50Hz、AC220V 60Hz　●DC24V　●DC100V 允许电压变动率 额定电压 -15 ～ +10% 绝缘种类 B种 线圈的电流值 （2位置式） 2位置式 463/468 46B 50Hz 60Hz 50Hz 60Hz 起动 电流 AC100V 0.30A [0.065A] 0.435A [0.058A] 0.510A [0.750A] 0.435A [0.630A] AC200V 0.15A [0.035A] 0.20A [0.032A] 0.260A [0.380A] 0.220A [0.335A] 保持 电流 AC100V 0.20A [0.040A] 0.192A [0.033A] 0.240A [0.240A] 0.192A [0.192A] AC200V 0.10A [0.075A] 0.096A [0.019A] 0.120A [0.120A] 0.096A [0.096A] 直流 DC24V 0.40A [0.075A] 0.646A [0.646A] DC100V 0.10A [0.035A] 0.155A [0.155A] ※ [ ]内电流值为は2位置双线圈。　※关于特殊电压请询问。 线圈的电流值値 （3位置式） 3位置式 463/468 46B 50Hz 60Hz 50Hz 60Hz 起动 电流 AC100V 0.30A [0.065A] 0.435A [0.058A] 0.510A [0.750A] 0.435A [0.630A] AC200V 0.15A [0.022A] 0.20A [0.018A] 0.260A [0.380A] 0.220A [0.335A] 保持 电流 AC100V 0.20A [0.040A] 0.192A [0.033A] 0.240A [0.240A] 0.192A [0.192A] AC200V 0.10A [0.022A] 0.096A [0.019A] 0.120A [0.120A] 0.095A [0.095A] 直流 DC24V 0.40A [0.085A] 0.646A [0.646A] DC100V 0.10A [0.024A] 0.155A [0.155A] ※[ ]内电流值为3位置式中央封闭。　 ※关于特殊电压请询问。 形式记号／CAD ● 概要／使用　● 形式记号／CAD 2位置式单线圈 2位置双线圈 3位置中央封闭 3位置中央排气／中央加压 463-201 - 1 0 B 0 AV100V [1] [4] [5] [6] [7] [8] 1. 主体尺寸与 管接口径 　 4. 流动形式 5. 操作方式 6. 附件 7. 连接方式 8. 额定电压 本体3/8B基准 　463-201：Rc1/4 　463-301：Rc3/8 　463-401：Rc1/2 主体1B基准 　468-401：Rc1/2 　468-601：Rc3/4 　468-801：Rc 1 　468-A01：Rc 1 1/4 主体1 1/2B基准 　46B-A00：Rc 1 1/4 　46B-B00：Rc 1 1/2 　46B-C00：Rc 2 - 1：2位置式 单线圈 2：2位置式 双线圈 3：3位置式 中央封闭 4：3位置式 中央排气 5：3位置式 中央加压 0： 内部先导 1： 外部先导 B：（标准） 附托架 无锁定式 手动按钮 R： 附托架 锁定式 手动按钮 0： 线圈（电磁阀） 2： 线圈（电磁阀） 附指示灯?过压抑制器 AC100V： AC100V 50/60Hz、 AC110V 60Hz AC200V： AC200V 50/60Hz、 AC220V 60Hz DC24V： DC24V DC100V： DC100V CAD DATA MODEL NO. FILE NAME 文件种类 备考 460系列 463-*01-1/2*B0 T40010 DWG DXF 463-*01-3*B0 T40011 DWG DXF 463-*01-4/5*B0 T40012 DWG DXF 468-*01-1/2*B0 T40013 DWG DXF 468-*01-3*B0 T40014 DWG DXF 468-*01-4/5*B0 T40015 DWG DXF 46B-*00-1/2*** T40003 DWG DXF 46B-*00-3*** T40006 DWG DXF 46B-*00-4/5*** T40009 DWG DXF 产品信息／电磁阀，双联阀，消声器
